項目編號：P276

文件大小：83K

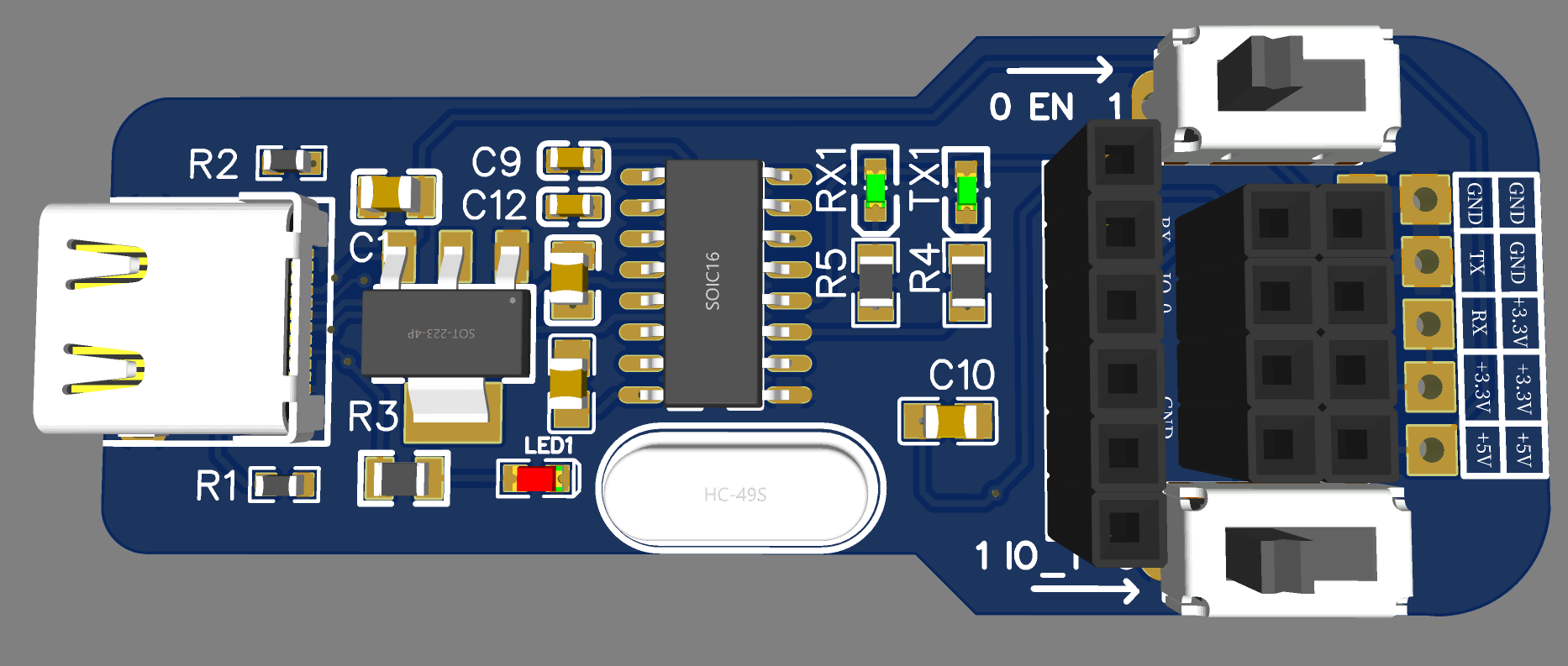

圖紙說明：PCB圖

開發環境：立創EDA

簡單概述：

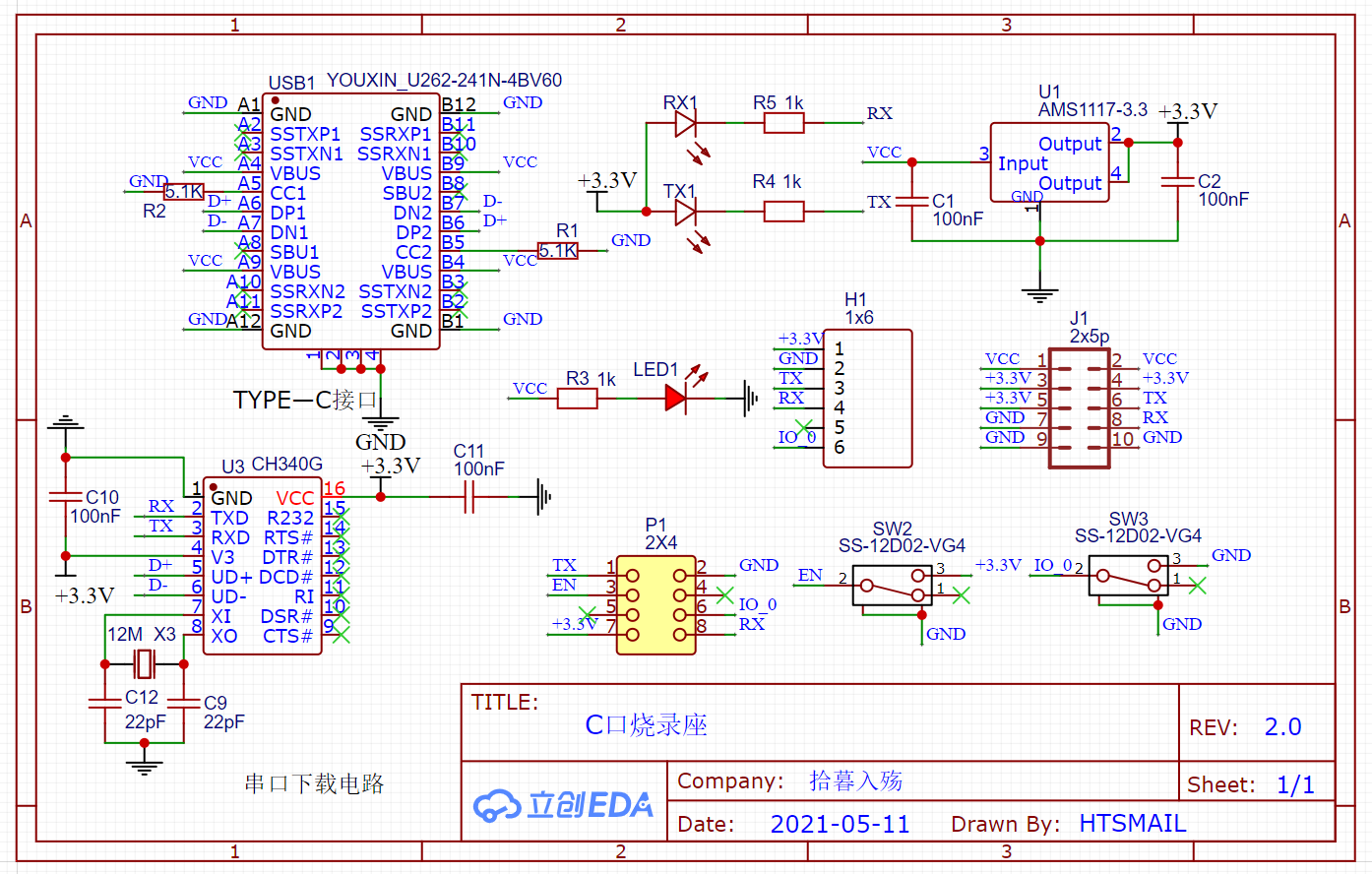

Type C口串口TTL&ESP8266燒錄座 Gerber文件

采用24pin TYPE-C接口方便ESP8266燒錄設計

支持普通TTL下載

目錄│文件列表:

 └ Gerber_PCB_c口燒錄座R2.0

    │ Gerber_BoardOutline.GKO

    │ Gerber_BottomLayer.GBL

    │ Gerber_BottomSolderMaskLayer.GBS

    │ Gerber_Drill_NPTH.DRL

    │ Gerber_Drill_PTH.DRL

    │ Gerber_TopLayer.GTL

    │ Gerber_TopPasteMaskLayer.GTP

    │ Gerber_TopSilkLayer.GTO

    │ Gerber_TopSolderMaskLayer.GTS

    └ PCB下單必讀.txt
